诊断设备状态预防电力事故--JOYO-A3温度在线监测系统介绍

JOYO-A3温度在线监测系统介绍

1. 概述

电力设备安全运行一直是电力行业、各用电企业高度重视的问题，而设备过热是引起电力安全事故的其中一种重要因素，特别是开关柜、变压器、母线、隔离开关等重要设备的触头、搭接部位，在长期运行过程中，因老化或接触电阻过大而发热，如果电气设备长期发热运行，不及时处理，将可能最终导致火烧连营和大面积的停电事故的发生。

防止电力设备过热，预防是关键，对电力设备运行状态进行温度在线监测是有效的解决方法。

JOYO-A3温度在线监测系统采用先进的无源传感、物联网通信及大数据存储与分析等技术，对开关柜、变压器、母线、隔离开关等重要设备的触头、搭接部位的温度进行在线监测，对设备运行状态进行分析与诊断，提前预警或报警设备的异常状态，以此提高设备安全运行与管理水平。

2.主要测温方式比较

3. 系统组成

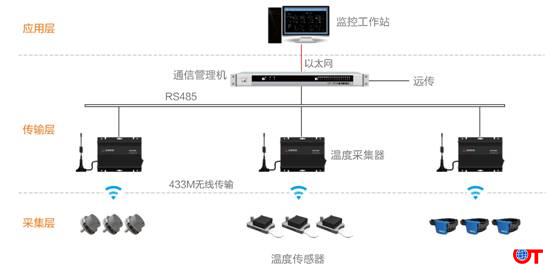

JOYO-A3温度在线监测系统分为采集层、传输层和应用层。

采集层包括各种温度传感器，温度传感器安装于触头、接点等位置，温度传感器采用无源供电方式读取被测点的温度值，通过无线的方式传输至温度采集器。

传输层包括温度采集器与通信管理机，温度采集器与温度传感器之间通过433MHz无线链路传输，通信管理机通过RS485汇总温度采集器的数据，并通过以太网上送到应用层监控主站。

在应用层可以将数据进行高级应用和管理，实现数据的显示、分析、报警等。

主要装置介绍

温度传感器

（1）温差发电型

UT-5232C _11/13                  UT-5232C _21/22

应用于变压器引线接头、刀闸引线接头、母线搭接点的温度监测，利用被测点与环境的温度差（赛贝克效应）实现传感器的供电，进行温度测量和无线发射。

（2）CT取电型

UT-5232C_31

在6kV~35kV户内通电线路（如开关柜触头，电缆等）上套装本传感器，当流过通电线路的交流电流大于5A时，可收集电磁能量为传感器自身供电，进行红外测温和无线发射。UT-5232C _31温度传感器采用软磁材料和磁饱和技术，具有过载保护功能。

传感器技术参数

温度采集器

（1）UT-5232A_1温度采集器

UT-5232A_1温度采集器通过433MHz的无线频率接收传感器的测温数据，实现对多个设备测温数据进行管理的功能。一台温度采集器可最多接收216个无线温度传感器，一般一个开关室只需要一台温度采集器。

（2）UT-5232A_2温度采集器（带液晶显示）

UT-5232A_2温度采集器，通过433MHz无线频率接收传感器的测温数据，一台温度采集器可最多接收最多300个无线温度传感器。采用5寸液晶面板显示，查看测量数据更加方便，实现对现场多个设备温度数据的管理，降低现场安装的工作量及难度，节约运行成本。同时配备多种数据传输接口，方便与其他设备或后台监控系统连接。

采集器技术参数

4.主要功能

温度数据通过通信网络上送至应用层，在上位机应用软件可以实现以下高级应用功能：

（1）温度在线监测

通过数字、曲线等方式实时监测各设备温度监测点的温度数据。

（2）报警管理

可设置报警阀值，实现设备温度值、相间温度差异、同相温度差异等方式报警。

声光报警：报警时发出声光报警信号,且界面发出明显标志闪烁。

短信报警：报警时以短信息的方式将报警信息发送到相关人员的手机上。

手机APP信息推送：在手机上安装APP软件并在后台运行，当报警时将报警信息推送到手机通知栏上，提醒值班人员。

（3）历史数据管理

采集的历史温度数据、报警记录等信息,全部实时保存至历史数据库,可按时间、类型、设备等多种方式随时检索、查看。

系统对于历史存储数据,支持曲线方式的查询,查询时间区间可动态设定，曲线可实时反映出任一时间段内的设备温度的变化趋势。对历史值和指标值对比分析，提前预判结果，进行提前预警，并根据趋势变化分析可能存在的问题，提供解决预案供用户决策。

（4） WEB实时发布

用户通过B/S（Brower/Server）方式访问系统，B/S方式采用标准的HTTP协议，支持SVG图形标准，具有很强的开放性和兼容性，能完全融合在电力系统现有网络中。通过标准的IE浏览器，可对设备温度进行实时监视和查询，操作界面全部为中文可视化界面，使用非常方便。

（5）移动终端监视

系统支持手机或平板电脑移动终端的接入，在终端上安装APP软件与平台互联，可实现与PC客户端一样完整的功能，突破时间与空间的限制，实现随时随地对设备温度进行监视和查询。

5. 典型应用

（1）开关柜测温（CT取电型温度传感器）

（2）户外变压器、刀闸引线接头（温差取电型温度传感器）

变压器引线接头刀闸引线接头

（3）封闭母线搭接处（温差取电型温度传感器）

6. 总结

基于无源无线传感技术的JOYO-A3温度在线监测系统有效地克服了现有开关柜测温技术存在的缺陷，对电力设备触头、接点等易发热部位的温度进行在线监测，对电力设备的异常状态进行提前预警和报警，防止由于多种原因引起设备过热，造成设备损坏和电力事故的发生。同时，本系统提供了电力设备运行温度变化的实时数据，实现了从计划检修到状态检修的推进，有效地提高了电网运行的可靠性和安全性。
