1. 概述
2017年8月17日，备受关注的某大型石化项目一次投料开车成功，生产出合格烯烃产品，标志着该煤炭深加工示范项目全线流程的打通。此示范项目是国家确定的煤炭深加工示范项目和目前国内已建成的最大煤炭化工一体化项目，是当前世界上最大规模的煤制烯烃项目。项目全线流程打通，对于保障我国能源安全、推动煤炭清洁高效利用、促进民族地区发展具有重大意义。
项目的成功实施，必然少不了安全可靠的供电系统来保驾护航，而综合自动化系统是保证电力系统安全的很重要一环。优特公司的JOYO-F/K调度集控自动化系统在该项目供电系统中占有非常大的应用范围和深度，为项目供电系统的运维安全和管理提供重要保障。
下面简单介绍一下JOYO-F/K调度集控自动化系统在该项目的应用情况。
2. 方案介绍
2.1 项目概况

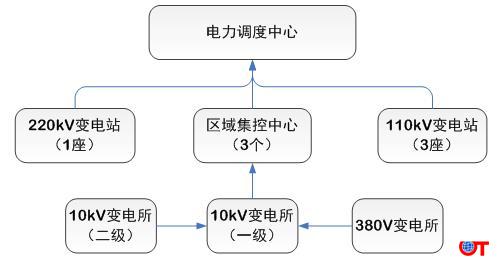

本示范项目供电系统包括1座220kV变电站、3座110kV变电站、17座35/10/0.4kV中心变电所、14座10/10/0.4kV中压变电所。在综控楼设置全厂电力调度中心，在220kV和110kV变电站设置值班点，同时在110kV变电站配置区域集控中心，对变电站及下属变电所进行管理。项目供电系统管理组织架构如下：
优特公司的JOYO-F/K调度集控自动化系统，覆盖全厂所有变电站、变电所、配电室的视频监视和微机防误闭锁，提供烯烃集控中心下属所有变电所的微机综合保护和电力监控，提供热电集控、甲醇集控所辖部分变电所微机综合保护和电力监控。
JOYO-F/K调度集控自动化系统是集监控、防误、视频一体的综合自动化系统，由集控自动化、厂站自动化系统及防误、遥视子系统组成，负责完成对集控区域供配电系统进行监测、控制、数据采集、数据管理、数据通信、防误操作、视频监视等功能。
2.2 系统结构

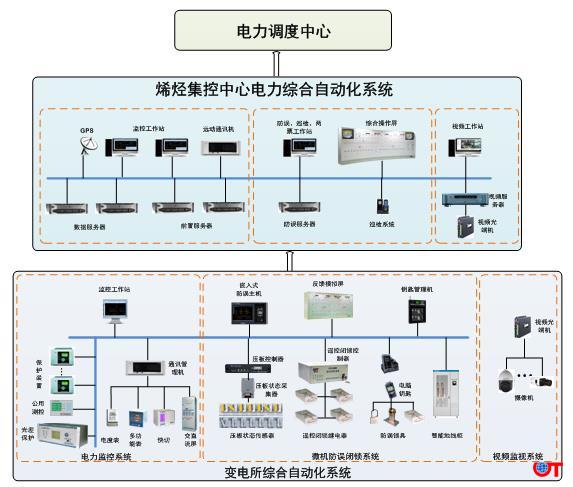

以烯烃集控中心为例，烯烃集控中心JOYO-F/K调度集控自动化系统框架结构如下：
集控中心配置电力监控、微机防误、视频监视的主站服务器、工作站、远动通讯管理机、综合操作屏、视频服务器、液晶电视、GPS装置等设备，负责辖区所有变电所电气设备状态监视、操作安全、微机保护和运维管理；采用双以太网络与电力调度中心连接，通过远动通讯机将集控中心所有信息上传调度。
变电所配置站级后台监控系统、通讯管理机、微机保护测控装置，配置站级防误闭锁系统、智能地线柜、防误锁具，配置摄像机及光端机，实现变电所内微机保护、电力监控、防误闭锁、视频监视的全部功能。变电所内部采用双网通讯，与集控中心采用双光纤以太网通讯，保证网络通道可靠性。
2.3 系统功能
● 电力监控
负责采集、监视所辖变电所380V进线、母联及380V以上电压等级全部电气设备的运行状态、运行参数，并实现远程控制和报警、对时、报表等管理功能。集控中心则实现对所辖所有变电所的整体监视、控制和管理，并将数据发送给电力调度中心。
● 微机保护
通过保护测控装置实现所辖变电所380V进线、母联及380V以上电压等级变压器、电动机、进线母联、电容器等回路的各种常规电流、电压保护功能；以及同期合闸、备自投、光差保护、电机分批自启动等定制功能。
● 微机防误
实现对各级变电所电气设备就地手动操作、远程遥控操作的完整的防误操作闭锁功能。包括：（1）微机防误闭锁：从技术上采取可靠手段，对电气设备操作进行全面、完善的防误管理，避免人为不确定因素，系统可通过视频画面远程实时跟踪操作情况，包括设备操作的到位情况及异常报警等。（2）遥控闭锁：在需要遥控的开关柜及测控屏上装设遥控闭锁继电器，通过把遥控闭锁继电器的辅助接点串联在远方遥控、就地操作的控制回路中，来实现对电气设备操作的强制性电气闭锁。
● 视频监控
将各变电所、配电室、电容器室、变频器室、变压器室的全貌和设备实际状态通过多媒体远程图像监视系统传输到集控中心，以实现巡回监视、事故监视、重点监视，加强变电所的安全、保卫和火警监视。包括设备及环境监视、录像追忆、视频联动、灯光控制、视频智能分析等方面。
● 两票管理
工作票子系统能根据作业令生成工作票及相关的工作模版，实现网络开票、流程控制及管理功能。实现填写的规范化、流程的网络化、管理的信息化。操作票子系统将目前的人工填写纸质操作票模式，转换为开票过程电子化、流程管理网络化的模式，计划任务与现场实际操作内容技术关联，将传统的人工开票转变为高效、安全、智能的自动化两票管理。
● 智能压板
采用非电量采集方式实现压板状态采集，并实时监测状态变化；具有压板防误逻辑编辑、非正常操作报警、操作声光提示、状态和记录查询等功能。
● 设备巡检
对变电所各种常规或特殊巡检进行管理，巡检作业人员可在系统工作站上定制并下载巡检任务，手持巡检仪去所辖变电所进行巡检作业，具有拍照、测温、录音、手录数据等功能，并对巡检结果和设备缺陷进行管理，解决巡检不到位、不及时、不作为等导致巡检质量不高的问题和纸质巡检数据无法有效形成设备管理的“大数据”等问题。
3. 系统特点
★ 监控、防误、遥视一体化

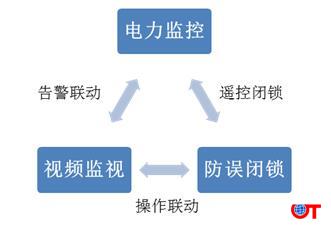

JOYO-F/K系统着重“监控、防误、遥视”功能的整体解决，综合考虑监控、防误、遥视的不同技术特点，使各系统有机结合，为调度/集控中心提供了安全可靠、简捷直观的远方操作平台。各系统间相互结合关系如下图：
★ 跨平台的自动化系统
JOYO-F/K系 统 实现了“一套代码，任意运行”的构想，跨UNIX/Linux/WINDOWS操作系统平台 ，跨IBM/SUN/HP/ALPHA/X86硬件平台，以及由它们组合而成的各种同构或异构平台。为满足各种用户不同层次的需求提供了根本保证。
★ 遵循国际标准IEC61970CIM/CIS设计的数据库平台
JOYO-F/K系统的设计从系统支撑平台、数据库、人机界面几个方面，参考IEC61970的标准，以电力设备为对象创建了统一的电力系统数据模型，为用户的功能扩展和软件更新提供了开放、强大的底层支持功能。
★ 运维检全方位的安全管控
JOYO-F/K系统通过微机综合保护装置和电力监控系统保证供电系统的安全，通过微机防误操作、遥控闭锁、视频联动监视保障倒闸操作、运维作业的安全，通过电力监视、巡检管理、视频监视保障设备运行安全，通过两票管理提供闭环的作业流管控，为供电系统运行、维护、检修提供全方位的安全管控。
4. 结束语
JOYO-F/K调度集控自动化系统是优特公司最新推出的，集十几年丰富的计算机软硬件研发经验，积累大量用户现场需求基础上开发的调度/集控自动化系统。系统融合了大型数据采集与监控系统、微机保护、微机防误、两票管理、视频监控、设备巡检等技术，完全满足了该项目的保安全、高效率、低成本的运营需求，并在行业同类产品中具有综合化、安全性等方面的优势，在石化供电及安全领域具有非常良好的示范意义。
