一、项目背景

浙江某区配电线路多达5000多条，各类配电室、环网柜、分支箱等配网设施总数多达29000多个，这些配网设施数量多，分布广，工作人员的工作强度大，长期运行以来，存在如下问题：

1) 开锁钥匙数量多，工作效率低

工作人员外出作业时需要携带很多钥匙，容易发生带错钥匙而导致工作中止的情形，影响工作效率。

2)未经授权进入配网设施，影响设备运行安全

配网工作人员或施工人员容易未经授权，私自携带钥匙开门后进入配网设施作业或施工，管理人员难以监督，影响配网设施安全。

3) 现场工作过程不可管控，管理方式原始

现场锁具为普通机械锁，工作人员采取原始手工记录方式，管理人员难于了解现场工作或施工进度，无法进行有效监督和管控。

4)锁具质量不稳定，影响工作进度

由于普通机械锁质量参差不齐，容易发生锁具生锈打不开的情况，必须使用工具将锁具破坏后才能工作，增加了工作人员的工作量，影响了配网工作的正常进行。

上述问题的存在，反映出该地区配网设施的管理技术落后，不满足目前配电网“依托互联网技术，采用智能化的管理方法和手段，实现对配网设施智能化管理的目标”的要求，因此，有必要对该地区的配网设施闭锁管理进行智能化升级改造，依托无线互联网技术，实现智能授权和智能锁控。

为解决以上问题，须依托智能化信息读取技术和现代无线通信技术、采用智能化锁具及可授权和状态管理的电脑钥匙，建设一套完善的配网智能锁控管理平台，在管理平台的统一管理下，通过手机APP和电脑钥匙实现对配网设备门锁的远程授权开锁、开锁信息实时回传等功能，满足配网工作现场的实时监督要求，并能快速定位工作人员的位置，及时了解工作进度，进而提高配网设施智能化管理水平。

二、解决方案

2.1.系统组成及说明

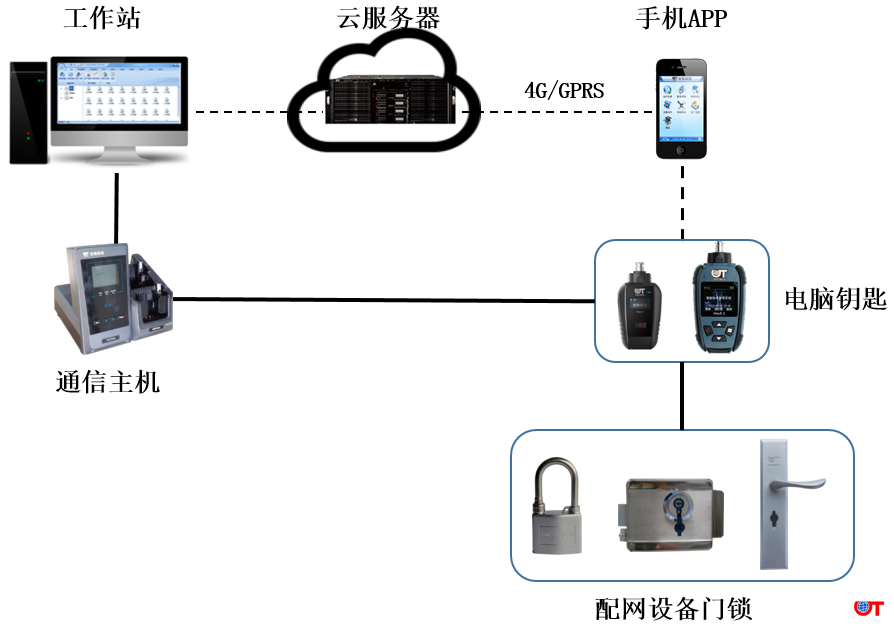

系统结构图

系统由工作站、云服务器、通信主机、电脑钥匙、手机APP、配网设备门锁等组成，可对配电网工作人员、配网设备门锁进行统一的管理。

§ 云服务器：用于存储所有信息，包括人员信息、设备信息、操作信息等；并可远程传送操作范围到电脑钥匙。

§ 工作站：安装有系统管理软件，用于生成操作范围，通过通信主机传送给电脑钥匙，或通过云服务器远程传送给电脑钥匙。

§ 通信主机：用于实现系统软件与电脑钥匙之间通信转发、数据处理，同时具备对电脑钥匙的自动充电功能。

§ 电脑钥匙：用于读取锁具上的标识码、开启授权范围内的锁具、自动记录开锁信息的电子设备。

§ 手机APP：具备远程自学、数据自动更新、生成并传送操作范围、开锁记录回传等功能。

§ 配网设备门锁：包含常规锁具和高安全性锁具两类：

Ø 常规锁具：锁具采用弹子锁芯，安装有RFID身份标识码，闭锁技术成熟，闭锁可靠；

Ø 高安全性锁具：具有统一的通信供电接口，内置电子控制电路和ID身份标识码，安全性高。

2.2.工作流程

系统具备就地和远程两种传送操作范围的工作模式，其流程如下：

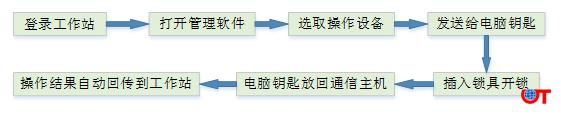

§ 就地模式下，工作站将操作范围通过通信主机发送给电脑钥匙，工作人员携带电脑钥匙到现场操作；

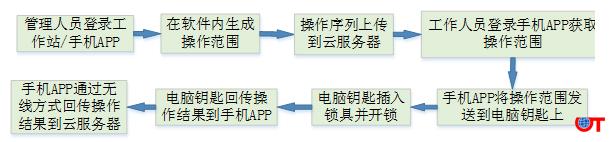

§ 远程模式下，管理人员将操作范围传送到云服务器上，现场工作人员登录手机APP下载操作范围，然后经蓝牙传送给电脑钥匙，工作人员使用授权后的电脑钥匙开锁；

2.3. 系统功能

§ 授权管理

系统通过授权管理功能实现对配网设备门锁的开锁管理，避免随意开锁引起的安全隐患；

§ 人员权限管理

根据工作人员的职责和范围，赋予不同的操作权限和操作范围。

§ 信息存储

在云服务器上，存储了配网设备门锁相关的数据信息（如设备名称、位置等）和操作信息（如操作人、操作时间、操作设备等），可通过工作站或手机APP对开锁记录进行查询。

§ 远程信息交互功能

操作范围传递：云服务器可远程传递操作范围到手机APP上，手机APP经蓝牙方式传送到电脑钥匙上。

开锁记录传递：电脑钥匙的操作记录通过手机APP远程回传到云服务器上，便于管理人员实时监督现场工作进度。

电脑钥匙自学更新：通过手机APP，可实现电脑钥匙的数据自学、数据更新。

2.4. 系统特点

l 授权使用

开锁需授权，可限定开锁范围或开锁时间，无授权不能操作。

l 操作便捷

一把钥匙可以通开所有授权过的锁具，操作灵活便捷。

l 多样化、可靠耐用的锁具

基于20多年配网用专业锁具经验，全新设计的适用于各种配网设施的专用锁具经久耐用，不锈蚀、不卡涩。

三、 实施效果

§ 减少了钥匙数量：采用智能化的电脑钥匙，通过授权方式限定操作范围，实现一把电脑钥匙在授权情况下通开所有授权锁具，钥匙数量少，便于携带和开锁；

§ 提高了工作效率：通过远程授权方式，实现了工作人员在现场接收操作范围的功能，节省了返回取钥匙的时间，提高了工作效率和工作灵活性；

§ 保障了设备的运行安全：通过授权管理，有效杜绝了人员随意进入配网设施的情况，保证了配网设备的安全运行。

§ 提升了经济效益：配网设备门锁工业级设计，锁具质量优良，有效延长锁具的使用寿命，减少了用户每年投入的锁具购买费和维护更换费，经济效益提升明显。

四、 结束语

JOYO-E智能锁具管理系统在浙江某供电公司的顺利实施，实现了对该供电公司配网设备门锁的远程授权管理和开锁的信息化记录，满足了管理人员对配网设备门锁智能化管理的要求，提升了对配电网设备门锁的管理水平，保证了配网设备的安全运行。
