调控运行模式下变电站辅助监控系统的应用

变电站辅助监控系统作为变电站常见的自动化系统之一，在变电站生产过程中应用广泛。该系统对提高变电站内设备及运行环境信息的高效监控与科学管理水平，降低维护成本，减轻运行维护人员劳动强度，提高安全管理效率和质量，确保变电站设备的安全运行及可靠供电起到了重要的作用。

随着电网公司的管理模式变化，无人值守变电站数量迅速增加，电网公司工作人员更多地通过集控中心或者调度中心对变电站远程管理，这就对变电站辅助监控系统提出了数据远传、同步统一等要求。因此，在提高变电站管理效率的同时，必须采用技术手段保证变电站无人值守下的安防、消防以及设备等生产安全。

(1)变电站辅助监控系统站端建设

在变电站站端建设一套变电站辅助监控系统，实现对变电站安防子系统、消防子系统、环境子系统（温度、湿度、SF6气体）、灯光和空调子系统、视频子系统、智能锁具管理子系统的统一监控管理。实现对各子系统的报警信息的统一管理，实现各子系统之间的报警联动。

(2)远程接入

变电站站端的测量数据，按照国家电网公司要求以IEC103标准协议上传至集控中心和调度中心。变电站站端的流媒体数据，按照国家电网公司视频B接口协议要求上传至集控中心和调度中心。

(3)集控站、调度中心变电站辅助监控系统主站建设

分别在集控站和调度中心建设一套变电站辅助监控系统主站，在实现辅控系统站端功能的基础上，实现以下目标：

1、接收子站端上传数据；

2、下发对子站站端设备的控制命令；

3、具备其他变电站的辅助监控系统接入能力；

4、接入容量冗余。

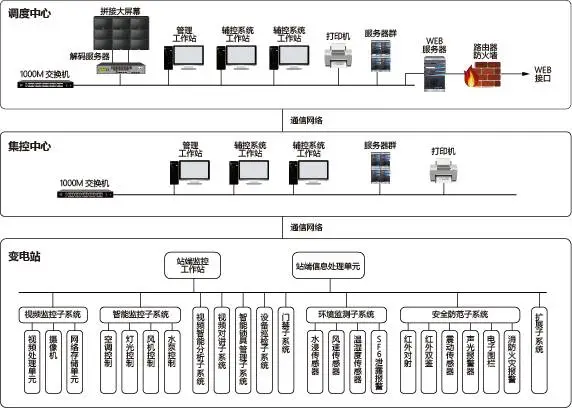

鉴于无人值班变电站实际应用的需求，针对变电站调控管理模式,系统按照客户端/服务器结构的方式设计，采用调度中心、集控中心和变电站站端的三层业务架构进行建设。其中站端实现变电站辅助监控系统常规功能；调度中心、集控主站实现以下功能：对测控数据进行管理和存储；对音视频流媒体进行转发和存储；根据用户需求实现视频智能分析功能：包括安防类识别以及变电站设备位置识别等应用；提供WEB访问服务等其他定制化服务。

1)视频监控功能：

实现对变电站环境、安防、设备等实时视频监控，并根据用户预定策略进行抓拍、存储等，作为视频联动、视频智能分析等高级应用的数据基础。

2)火灾报警及消防子系统：

实现对变电站明火、烟雾等预警或告警，并作为视频联动等高级应用的数据基础。

3)智能控制子系统：

实现对变电站环境类设备进行智能控制，包括：计划控制、反馈控制、联动控制等。

4)安全防范子系统：

通过各种探测和传感技术的综合应用，对变电站周界等场所布防，在入侵等事件发生时发出告警。

5)环境监测子系统：

实时监测变电站重要场所和重要设备的工作环境（温度、湿度、漏水、水位、风速、SF6浓度、氢气浓度等）状态，对工作环境的异常情况及时告警，对环境参数进行实时调节，以及与其他辅助生产系统进行协调联动。

6)设备巡检子系统：

规范巡检标准，量化设备巡检过程，辅助巡检工作人员进行日常的巡检工作，保障人员巡检到位，使巡检制度的落实得到有效保障，同时提高巡检工作管理的信息化程度，协助管理人员对巡检工作的管理。

7)智能锁具管理子系统：

通过智能电子钥匙管理变电站非防误类锁具，使钥匙管理化繁为简，彻底解决变电站钥匙管理的难题，在方便操作的同时实现人员出入权限管理及开锁记录管理。

1)集控/调度中心实时监视，智能远程控制：

实现视频监控、动环控制（如照明、空调等）、门禁锁具等子系统的集控/调度中心实时监视、远程控制功能。

2)视频画面智能分析：

通过视频智能分析技术，实现安防类智能识别，如重要区域未知物品遗留、变电站门口可疑人员徘徊、变电站周界（围墙、大门等）人员入侵等。此外，还可实现变电站设备状态识别，如智能识别GIS断路器分合状态等。

3)门禁、智能锁具远程管理：

实现集控/调度中心对无人值守变电站门禁及各类智能锁具的远程监控和远程授权管理，可有效管控无人值班变电站工作人员的出入站合法性及工作范围。

4)远程巡检管理：

实现以变电站的电力一次设备为单位，对设备进行远程巡检。

● 符合国家电网变电站视频监控标准

JOYO-AF系统符合国家电网公司的企业标准《Q / GDW 517.1 — 2010 视频监控系统及接口第一部分：技术要求》，采用技术要求中SIP协议作为视频部分的通讯接口协议。视频类数据，含智能分析数据都接入变电站的辅助综合监控主机，辅助综合监控主机与地区中心主站之间采用SIP协议进行通讯。

●操作及告警可视化

■监控遥控操作、就地倒闸操作视频联动，使运行人员远程直视操作设备。

■设备告警、环境监测视频联动及自动控制。（如站内有告警时视频联动，视频画面自动定位到产生告警的设备，如果是晚上则自动开启灯光，在第一时间让运行人员了解告警现场情况。）

●信息共享、功能关联：

将无人值班变电站内视频监控、环境监测、安全防护、门禁锁具管理等子系统接入主站平台，实现同一平台下各系统的信息共享、功能联动，实现对无人值班变电站各设备系统的智能化管理与控制。

●安全管理

集成智能锁具管理功能，实现各种非防误锁具的规范化开锁及管理 。

●配置灵活、可扩展性强

系统具备高度的灵活性，可按需配置与组合不同的子系统。

■设备可扩展：能够接入不同厂家的各种探测器、传感器以及安防和消防设备，具有良好的兼容性。并能够在此基础上，扩展解析不同的厂家设备协议。

■业务可扩展：可以支持视频业务，安防报警，设备巡视、数据信息等。

■平台的可扩展性：可以支持智能锁具管理、设备巡视等。

■可与综合自动化系统、信息一体化平台等进行通信并实现互动。

■预留其它不可预见的功能模块扩展接口。

优特科技多年来深耕电力行业，专注于提供电力安全解决方案，拥有丰富的变电站辅助监控系统产品开发和运行经验，并有多座变电站辅助监控系统的成功运行案例。随着变电站运行模式的发展，用户的需求也在不断的变化，我们一直致力于满足用户的需求，为用户提供先进的、可靠的变电站辅助监控系统成套解决方案。
