超低功耗路内停车解决方案

2023-03-25

智慧停车是破解停车难的一种手段，在国家政策的支持下，智慧停车正高速发展，通过智能化设备的投入，提高停车场管理水平，优化停车位使用效率，为降低施工难度、减少对市容市貌的影响和破坏，停车管理系统大多使用电池供电，路内智慧停车系统会更多的使用到电池等无线供电方式，故而对系统的功耗和准确率要求会更加极为严格。
为降低系统功耗，北醒推出“超低功耗激光雷达传感器触发方案”，利用超低功耗的激光雷达传感器探测车辆是否进入和离开车位，触发摄像头实时抓拍车位照片并识别车牌号码进行计费和结费，大大降低了系统长期运转造成的电池耗电过快等问题，为客户节省人力物力和运营成本，提高了停车检测的效率。

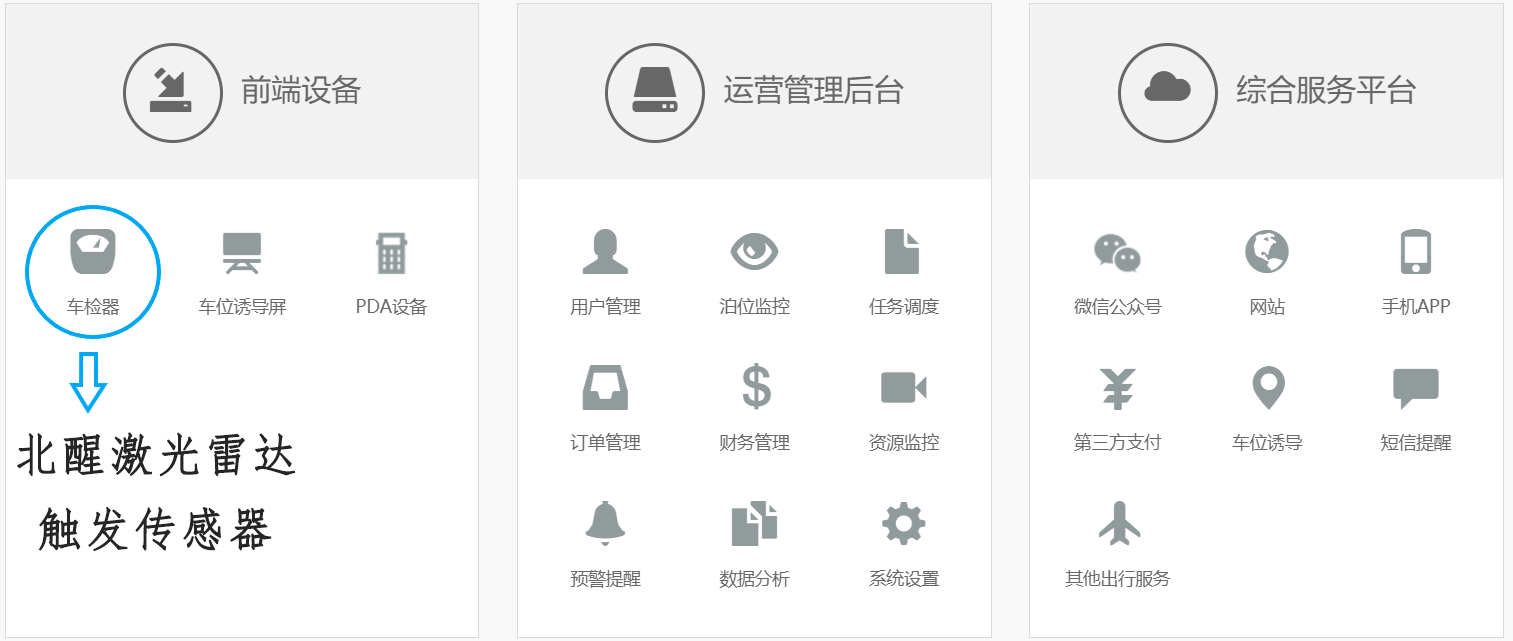

图1 智慧停车系统
低功耗激光雷达传感器触发方案可广泛应用于：路牙机、路桩机、路墩机、咪表、视频桩等路边停车设备和系统系统中。将激光雷达安装于路牙机/路桩机等智能停车系统内部，通过激光雷达检测车辆进入车位的距离信息判定车位是否有车辆停放，并触发摄像头进行车牌新抓拍和系统自动计时。

激光雷达传感器TF-Luna-parking主要参数：
激光雷达传感器，激光雷达传感器参数，TF-Luna参数

具体产品参数，请联系北醒官方客服400-880-9610或者官网资源中心下载相关文件。

激光雷达传感器结合智慧停车系统的技术优势：
系统逻辑
LiDAR：通过激光雷达检测车辆进离场停车位，每20次原始数据出一次判断帧，或每次有状态切换会出一次判断帧，将数据发送给核心板MCU；
MCU（核心板）：MCU收到判定帧，判断车辆进离场状态切换（有车->无车、无车->有车），启动摄像头拍照；
Camera：检测车辆离场信息，触发摄像头抓拍离场车辆信息，通过比对后台服务器的停车数据实现自动费用计算；将计费信息发给给车主APP，车主实现自主缴费后离场；

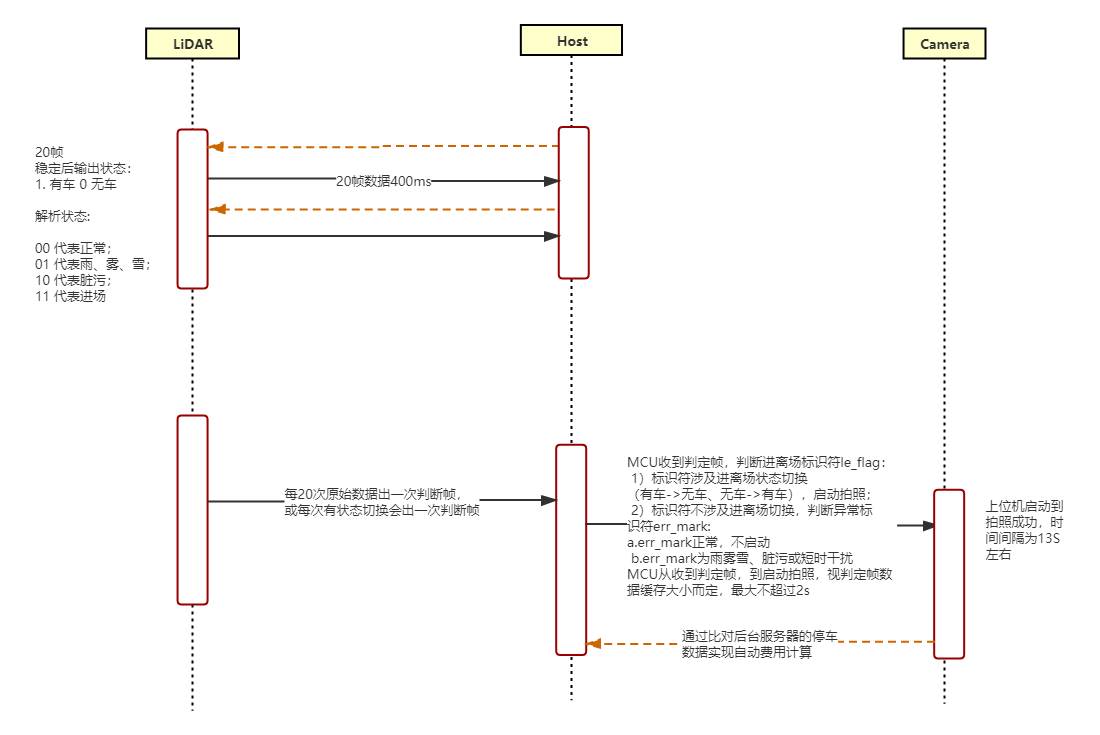

激光雷达系统逻辑

图2 激光雷达传感器系统逻辑

超低功耗模式：
超低功耗模式，激光雷达超低功耗数据，激光雷达模式对比

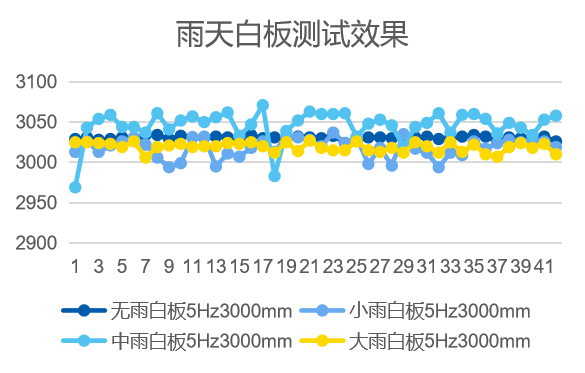

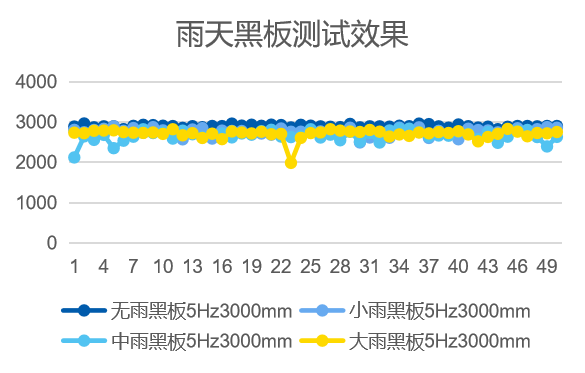

雨雾干扰和识别能力：
激光雷达雨雾天测试数据

图3 雨雾天测试数据

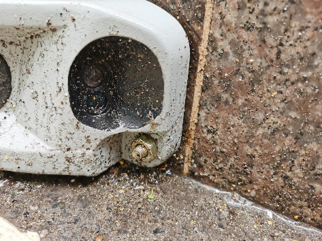

抗脏污干扰能力：
抗污黑板测试，抗污干扰能力，激光雷达抗污测试效果

图4 抗脏污测试数据

北醒超低功耗激光雷达传感器触发方案优势：
1、超低功耗：待机功耗仅1.5mW，低频（0.1Hz）工作模式下平均功耗低至1.72mW，比如：测量＜3mA，待机＜1mA支持电池供电长时间使用；
2、定制停车算法：为系统提供准确的车辆进场、离场信息，以及设备脏污状况、雨雪等环境信息，准确率达到98%以上强性能，支持黑车超远探测，雨天报警算法支持；
3、低价格：满足路边停车领域低成本需求；
4、强性能：支持黑车超远探测，最远可达2.8m，专用软件算法，底层支持各种停车算法；
5、高精准：精确识别车辆是否进入停车位，误报率极低；

客户收益：
北醒激光雷达传感器触发方案低功耗、成本低，可以广泛应用于智慧停车系统中，为客户系统投入成本及人员运营成本。
